Nexperia新型40V低RDS(on) MOSFET助力汽車和工業應用實現更高功率密度

2021年05月27日 09:34 ? 次閱讀

  領先的SOA和雪崩特性提高了耐用性和可靠性

  奈梅亨,2021年5月27日:基礎半導體器件領域的專家Nexperia今日宣布推出新型0.55 m? RDS(on) 40 V功率MOSFET,該器件采用高可靠性的LFPAK88封裝,適用于汽車(BUK7S0R5-40H)和工業(PSMNR55-40SSH)應用。這些器件是Nexperia所生產的RDS(on) 值最低的40 V器件,更重要的是,它們提供的功率密度相比傳統D2PAK器件提高了50倍以上。此外,這些新型器件還可在雪崩和線性模式下提供更高的性能,從而提高了耐用性和可靠性。

?

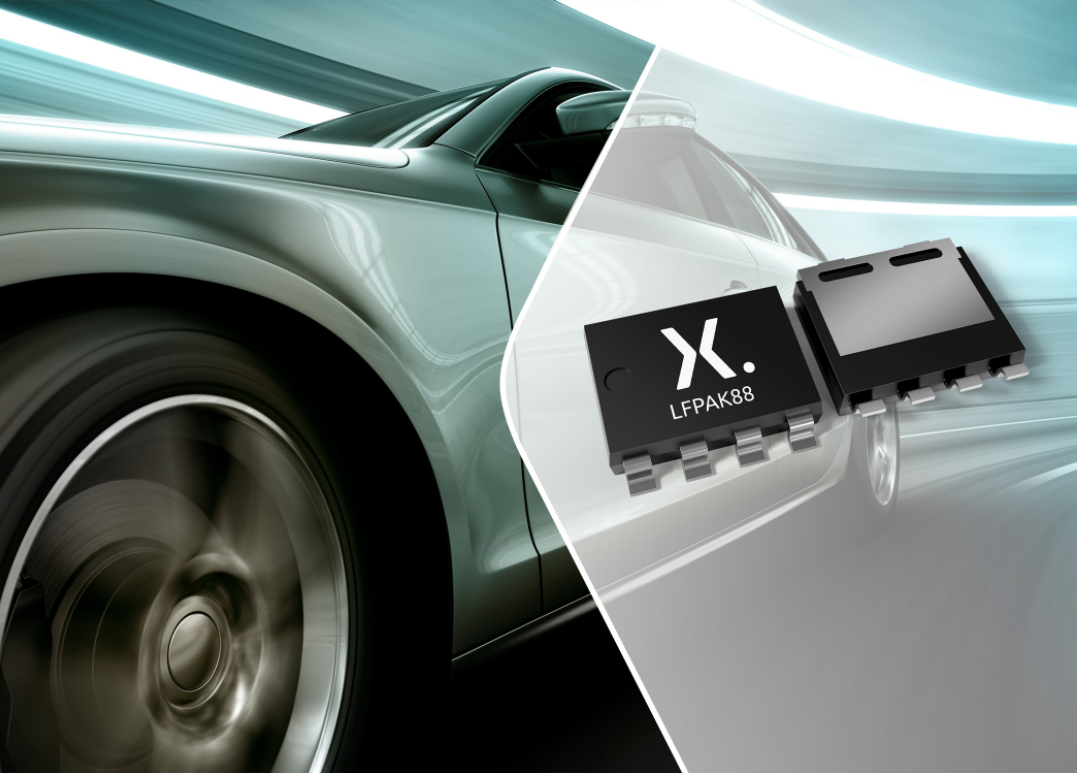

  Nexperia產品市場經理Neil Massey評論道:“新型8 x 8 mm LFPAK88 MOSFET將最新的高性能超結硅技術與成熟的LFPAK銅夾片技術相結合,后者因提供顯著的電氣性能和熱性能而著稱。低RDS(on)能夠讓我們將更多芯片封入在封裝中,從而提高功率密度,縮小器件管腳尺寸。”

  這些新型功率MOSFET的尺寸僅為8 x 8 x 1.7 mm,具有領先的線性模式/安全工作區域(SOA)特性,可在大電流條件下安全可靠地開關工作。在1 ms、20 VDS的工作條件下,由于芯片和封裝的組合,SOA為35 A,而在10 ms、20 VDS的工作條件下,此時封裝將起主導作用,SOA為17 A。這些數據優于競品1.5倍至2倍。這些器件還提供最佳單脈沖雪崩額定值(EAS) 2.3 J以及超強ID電流額定值500 A,與其他競品不同的是,該值是測量得出的極限,而非理論上的極限。

  憑借Nexperia的8 x 8 mm LFPAK88 MOSFET在尺寸和性能方面的優勢,設計人員能夠用一個新型LFPAK88替換兩個并行老式器件,從而簡化制造和提高可靠性。符合AEC-Q101標準的BUK7S0R5-40H器件提供超出車規標準要求兩倍的可靠性,適合制動、助力轉向、電池防反保護、e-fuse、DC-DC轉換器和電機控制應用。工業PSMNR55-40SSH MOSFET適合電動工具、電器、風扇、電動自行車、滑板車和輪椅中的電池隔離、電流限制、e-fuse、電機控制、同步整流和負載開關應用。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

【打卡第二課】MOSFET 損耗問題討論及 MOSFET 的 GS 電容問題討論

大家上午好!       這是張飛電子90天硬件工程師講解之mos管視頻教程, 每日一課,20天的打卡...
發表于 2021-05-27 09:13? 88次閱讀
【打卡第二課】MOSFET 損耗問題討論及 MOSFET 的 GS 電容問題討論

【打卡第一課】MOSFET 的認識及 MOSFET 與三極管對比功耗分析

大家上午好!       這是張飛電子90天硬件工程師講解之MOS管視頻教程, 每日一課,20天的...
發表于 2021-05-26 09:18? 229次閱讀
【打卡第一課】MOSFET 的認識及 MOSFET 與三極管對比功耗分析

Vishay推出先進的30V N溝道MOSFET...

器件采用PowerPAK? 1212?8S封裝,導通電阻低至0.95 mW,優異的FOM僅為29.8....
發表于 2021-05-25 10:24? 266次閱讀
Vishay推出先進的30V N溝道MOSFET...

低電壓數字系統電源設計技術37V升5V電路相關資料下載

在計算機和通信領域,為了降低系統功耗提高電源效率,系統工作電壓越來越低;另外,隨著信息技術和微電子工藝技術的高...
發表于 2021-05-25 07:29? 0次閱讀
低電壓數字系統電源設計技術37V升5V電路相關資料下載

微碩SGT工藝場效應管新品上線,關于SGT MO...

相對于MOSFET也屬于高端功率器件,但在廣大的中低壓應用當中,無論是消費類電子,還是家用電器,或是....
發表于 2021-05-20 10:09? 233次閱讀
微碩SGT工藝場效應管新品上線,關于SGT MO...

ROHM借助更合適的同步整流技術滿足市場需求

如果控制器的輸出和柵極之間存在不連續的情況,那么MOSFET將無法打開,且電流會流過體二極管,從而導....
發表于 2021-05-18 14:18? 776次閱讀
ROHM借助更合適的同步整流技術滿足市場需求

Silicon Labs新增Si828x版本2 ...

Silicon Labs與SiC解決方案的主要提供商Wolfspeed進行合作,其柵極驅動器已經通過....
發表于 2021-05-18 11:30? 245次閱讀
Silicon Labs新增Si828x版本2 ...

開關電源MOS的8大損耗你都知道嗎

能量轉換系統必定存在能耗,雖然實際應用中無法獲得100%的轉換效率,但是,一個高質量的電源效率可以達....
發表于 2021-05-18 09:15? 273次閱讀
開關電源MOS的8大損耗你都知道嗎

怎么解決SiC MOSFET的橋臂串擾?

SiCmosfet三相全橋逆變電路中,同一橋臂上下功率器件容易受器件寄生參數的影響而互相產生干擾,該....
發表于 2021-05-15 15:00? 227次閱讀
怎么解決SiC MOSFET的橋臂串擾?

常見的MOSFET驅動方式,驅動電路的參數計算

在簡單的了解MOS管的基本原理以及相關參數后,如何在實際的電路中運用是我們努力的方向。比如在實際的M....
發表于 2021-05-15 10:01? 574次閱讀
常見的MOSFET驅動方式,驅動電路的參數計算

一文詳解MOSFET導通狀態漏源電阻

分立MOSFET數據手冊中最突出的規格之一是漏極 - 源極導通電阻,縮寫為R DS (on)。這個R....
發表于 2021-05-15 09:49? 381次閱讀
一文詳解MOSFET導通狀態漏源電阻

超贊的75頁MOSFET教程

非常不錯的資料分享 資料來自網絡資源 ...
發表于 2021-05-13 22:12? 352次閱讀
超贊的75頁MOSFET教程

從電壓較高的電源獲取較低直流電路資料分享

1和C2在通過正向偏置二極管D1和D2串聯時,會接收充電電流。一個增強型P溝道MOSFET晶體管Q1,型號為 IRF...
發表于 2021-05-13 07:12? 0次閱讀
從電壓較高的電源獲取較低直流電路資料分享

MOSFET場效應管工頻100W逆變電源資料分享

本裝置電路簡單,易于調試,性能可靠,逆變和充電自動轉換,帶電瓶電量指示。由于使用了大功率VMOS管,故效率高而...
發表于 2021-05-12 07:58? 0次閱讀
MOSFET場效應管工頻100W逆變電源資料分享

MIP0253相關資料下載

雙列直插8腳封裝。為功率MOSFET、電源控制電路和保護電路的單片化智能電源器件IPD。輸入電壓85V-264V,輸出...
發表于 2021-05-12 07:23? 0次閱讀
MIP0253相關資料下載

MIP2C2相關資料下載

雙列直插8腳封裝。為功率MOSFET、電源控制電路和保護電路的單片化智能電源器件IPD。輸入電壓85V-264V,耐壓...
發表于 2021-05-12 07:17? 0次閱讀
MIP2C2相關資料下載

MIP2C10MP相關資料下載

雙列直插8腳封裝。為功率MOSFET、電源控制電路和保護電路的單片化智能電源器件IPD。輸入電壓85V-264V,耐壓...
發表于 2021-05-12 07:15? 0次閱讀
MIP2C10MP相關資料下載

MIP0255相關資料下載

雙列直插8腳封裝。為功率MOSFET、電源控制電路和保護電路的單片化智能電源器件IPD。輸入電壓85V-264V,耐壓...
發表于 2021-05-12 06:45? 0次閱讀
MIP0255相關資料下載

e絡盟與CUI Inc.簽署全球分銷協議

e絡盟致力于讓客戶更方便地獲取新品開發所需各類重要組件。通過引入CUI電源產品組合,我們可以為設計工....
發表于 2021-05-10 13:42? 254次閱讀
e絡盟與CUI Inc.簽署全球分銷協議

大聯大友尚集團推出基于ST產品的全橋相移DC-D...

由于現代化電子產品對于工作效率與體積的需求逐漸嚴苛,傳統線性式電源供應器逐漸被切換式電源供應器取代。
發表于 2021-05-10 10:49? 702次閱讀
大聯大友尚集團推出基于ST產品的全橋相移DC-D...

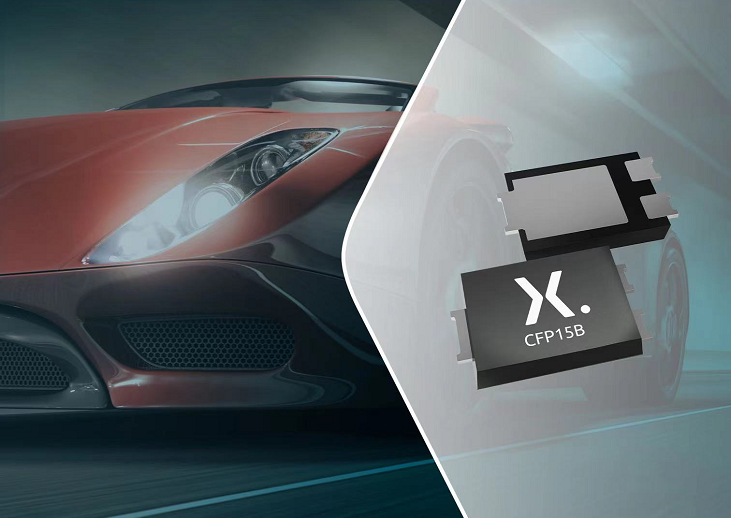

Nexperia推出全新Trench肖特基整流器...
